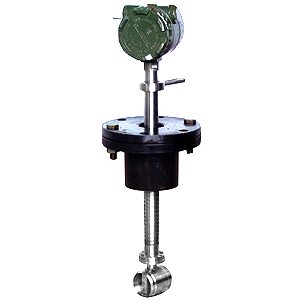

HL-LUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。。
      HL-LUCB 型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
工作原理
    按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
儀表特點
1、 可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度高,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
技術參數
表1

公稱通經（mm）	250～1500
儀表材質	1Cr18Ni 9Ti
公稱壓力（Mpa）	PN1.6Mpa；PN2.5Mpa
被測介質溫度（℃）	－40～+250℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級	示值的±2.5%
量程比	1:10；1:15
阻力損失系數	Cd‹2.6
輸出信號	傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V  變送器：兩線制4 ~ 20mADC電流信號
供電電源	傳感器：、+24VDC  變送器：+24VDC  現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	KVVP3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤500m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65
允許振動加速度	1.0g

 型號及功能選擇

HL-LUCB型插入式渦街流量計

代號	口徑
020	200mm
025	250mm
030	300mm
035	3500mm
040	400mm
045	450mm
050	500mm
--------	--------
200	2000mm
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
					代號	功能2
					E	2.5級
					T1	常溫
					T2	高溫
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					D1	內部3.6V供電
					D2	DC24V供電
					B1	不銹鋼
					B2	碳鋼
