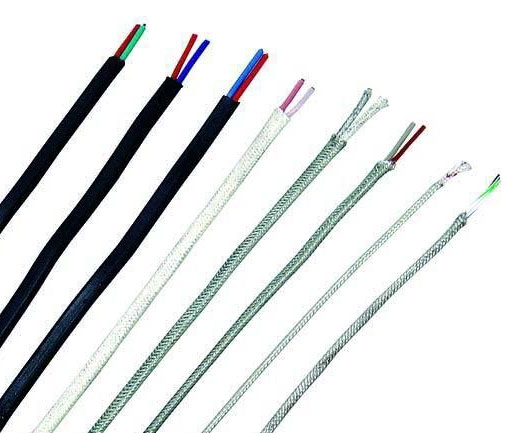

熱電偶用補償導線、補償電纜的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準)，絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際先進水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
型號表示

熱電偶用補償導線、補償電纜主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶


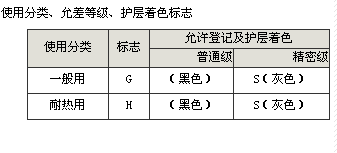

 熱電偶用補償導線、補償電纜產品標號（標記）

配用熱電 偶分度號	一般用（G） 產品標號		耐熱用（H） 產品標號
	普通級	精密級（S）	普通級	精密級（S）
S	SC-G	SC-GS	SC-H	--
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	--
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

熱電偶用補償導線、補償電纜合金絲和絕緣層顏色

補償號 線型號	配用熱電 偶的分度號		補償導線合金線		絕緣層 著色
			正極	負極	正極	負極
SC	S(鉑鉻10—鉑)		SPC(銅)	SNC(銅鎳)	紅	綠
NC	N(鎳鉻硅—鎳硅)		NPC(鐵)	NNC(銅鎳)	紅	黃
KC	K(銅—康銅)		KPC(銅)	KNC(銅鎳)	紅	藍
KX	K(鎳鉻—鎳硅)		KPX(鎳鉻)	KNX(銅鎳)	紅	黑
EX	E(鎳鉻—銅鎳)		EPX(鎳鉻)	ENX(銅鎳)	紅	棕
JX	J(鐵—銅鎳)		JPX(鐵)	JNX(銅鎳)	紅	紫
TX	T(銅—銅鎳)		TPX(銅)	TNX(銅鎳)	紅	白

熱電偶用補償導線、補償電纜的熱電勢、允差

熱電勢及允差（μV）						熱電偶測試 端溫度(℃)
100 ℃			100 ℃
熱電勢 (標準值)	允 差		熱電勢 (標準值)	允 差
	普通級	精密級(S)		普通級	精密級(S)
SC或RC	645	±60(±5.0℃)	±30(±2.5℃)	1440	±60(±5.0℃)	--	1000
KCA	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
KCB	4095	±100(±2.5℃)	±60(±1.5℃)	8137	--	--	900
KX	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
NC	2774	±100(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
NX	2774	±200(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
EX	6317	±60(±2.5℃)	±120(±1.5℃)	13419	±200(±2.5℃)	±120(±1.5℃)	600
JX	5268	±140(±2.5℃)	±85(±1.5℃)	10777	±140(±2.5℃)	±85(±1.5℃)	500
TX	4277	±60(±1.0℃)	±30(±0.5℃)	9285	±90(±1.5℃)	±48(±0.8℃)	300

 熱電偶用補償導線、補償電纜的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：

使用分類	標稱截面(mm2)	單股線芯		多股軟線芯(R)		絕緣層厚度	護層厚度	外徑上限
		線芯股數(根)	單線直徑	線芯股數(根)	單線直徑			扁平型		屏蔽扁平型
								單股線芯	多股線芯	單股線芯	多股線芯
一般用(G)	0.2	1	0.5	7	0.2	0.4	0.7	3.0x4.6	3.1x4.8	3.8x5.4	3.9x5.6
	0.5	1	0.80	7	0.30	0.5	0.8	3.7x6.4	3.9x6.6	4.5x7.2	4.7x7.4
	1.0	1	1.13	7	0.43	0.7	1.0	5.0x7.7	5.1x8.0	5.8x8.5	5.9x8.8
	1.5	1	1.37	7	0.52	0.7	1.0	5.2x8.3	5.5x8.7	6.0x9.1	6.3x9.6
	2.5	1	1.76	19	0.41	0.7	1.0	5.7x9.3	5.9x9.8	6.5x10.1	6.7x10.7
耐熱用(H)	0.2	1	0.5	7	0.2	0.4	0.3	2.3x4.0	2.4x4.2	3.1x4.8	3.2x5.0
	0.5	1	0.80	7	0.3	0.4	0.3	2.9x5.0	3.0x5.2	3.7x5.5	3.8x6.0
	1.0	1	1.13	7	0.43	0.4	0.3	3.5x5.7	3.7x6.1	4.3x6.5	4.5x6.9
	1.5	1	1.37	7	0.52	0.4	0.3	4.0x6.5	4.2x6.9	4.8x7.3	5.0x7.7
	2.5	1	1.76	19	0.41	0.4	0.3	4.5x7.3	4.8x7.9	5.3x8.1	5.6x8.7

訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本廠生產熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。
